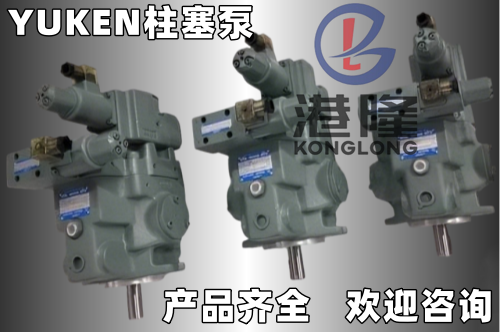

YUKEN油研A系列電-液比例負載敏感控制型變量柱塞泵分析?
一、技術原理與核心優勢?
負載敏感控制技術?
該泵通過集成比例閥與壓力/流量傳感器，實時感知負載需求，動態調整泵的輸出壓力和流量。例如，當系統負載減小時，泵自動降低排量以減少功率消耗，實現節能效果。這種控制方式使系統效率提升顯著，尤其適用于負載頻繁變化的工況（如注塑機、工程機械）。
電-液比例控制?
通過電信號（如電壓或電流）精確控制比例閥的開度，進而調節泵的輸出參數。相比傳統液壓控制，電-液比例控制具有響應速度快、控制精度高、抗干擾能力強等優點，可實現復雜工況下的自動化控制。
斜盤式柱塞設計?
A系列泵采用斜盤式結構，通過改變斜盤角度調節柱塞行程，從而控制排量。這種設計具有以下特點：
低噪音?：柱塞與缸筒間隙優化，減少泄漏和振動。
高容積效率?：在16MPa壓力下，容積效率可達98%以上，總效率超過90%。
長壽命?：關鍵部件（如配油盤、柱塞）采用耐磨材料，延長使用壽命。
二、型號解析與參數對比?
以A16和A22為例，分析電-液比例負載敏感控制型泵的型號規則：
型號示例? ?A? ?16/22? ?F/L? ?R? ?01? ?C/H? ?S? ?K? ?32?
含義? A系列 排量（cm3/rev） 安裝方式 旋轉方向 控制型式 壓力調節范圍 接口位置 軸類型 設計號
A16-F-R-01-C-S-K-32? 15.8 法蘭式 順時針 電液比例負載敏感 2-16MPa 側面接口 平鍵軸 32
A22-F-R-01-C-S-K-32? 22.2 法蘭式 順時針 電液比例負載敏感 2-16MPa 側面接口 平鍵軸 32
關鍵參數說明?：
排量范圍?：A系列覆蓋10-219cm3/rev，滿足不同流量需求。
壓力調節范圍?：根據型號后綴（如C、H）可調整，最高可達21MPa。
控制型式?：
01：電液比例負載敏感控制（標準型）。
04E：增強型電液比例控制，支持更復雜的控制邏輯。
三、應用場景與行業適配?
注塑機?
電-液比例負載敏感控制可精確匹配注塑各階段的壓力和流量需求，減少能耗并提高成型質量。例如，在保壓階段，泵自動降低排量以維持壓力穩定，避免過壓或欠壓。
工程機械?
在挖掘機、起重機等設備中，負載敏感控制可根據工作裝置（如動臂、斗桿）的負載變化實時調整泵的輸出，提升操作平穩性和節能效果。
冶金設備?
高壓力、大流量的需求（如軋機、連鑄機）可通過A系列高壓型號（如A70、A90）滿足，同時電液比例控制確保系統響應速度。
4 ?其他領域?
機床?：高精度控制液壓系統，提升加工精度。
船舶?：適應海洋環境，提供穩定動力輸出。
環保設備?：如垃圾壓縮車，通過負載敏感控制優化能耗。
四、選型建議與注意事項?
根據工況選型?
低流量、高精度?：選擇A10或A16系列。
大流量、高壓?：選用A56、A70或A90系列。
特殊需求?：如需更高壓力（35MPa），可考慮A3H或A7H系列。
安裝與維護?
安裝方式?：根據設備結構選擇法蘭式（F）或腳座式（L）。
過濾器配置?：在吸油口安裝100μm（150目）過濾器，防止雜質進入泵體。
電氣連接?：嚴格按照接線圖連接比例閥和傳感器，避免信號干擾。
節能優化?
優先選擇電液比例負載敏感控制型（如型號后綴為01或04E），其節能效果優于傳統壓力補償控制型。
結合變頻器使用，進一步降低電機轉速，實現雙重節能。
